Λεπτομέρειες:
|
| μοντέλο: | 20,8 ιντσών SPI TFT MSP2806 | Απόφαση: | 240x320 |
|---|---|---|---|
| Μέγεθος PCB ενότητας: | 50.0x86.0 ((mm) | Ενεργός περιοχή LCD: | 43.2x57.6mm) |
| Διεπαφή LCD: | SPI 4 γραμμών | Τρόπος εμφάνισης: | Κανονικά άσπρος |
| ελεγκτής οδηγών: | ILI9341 | Πίνακα αφής: | Χωρίς αφή |

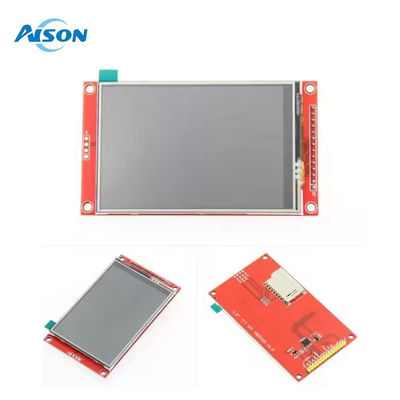

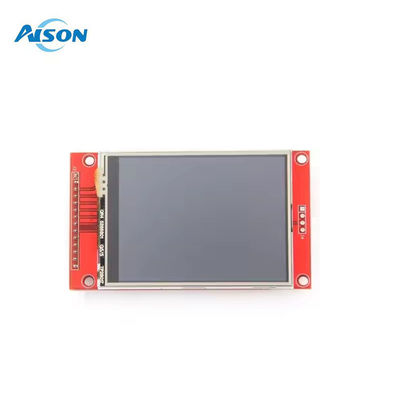

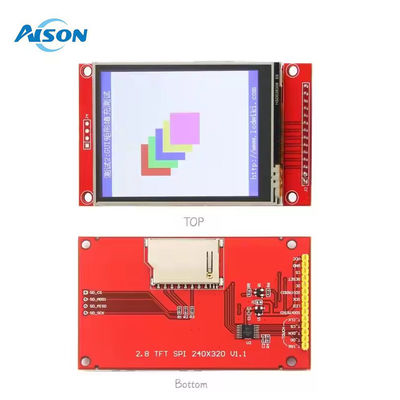

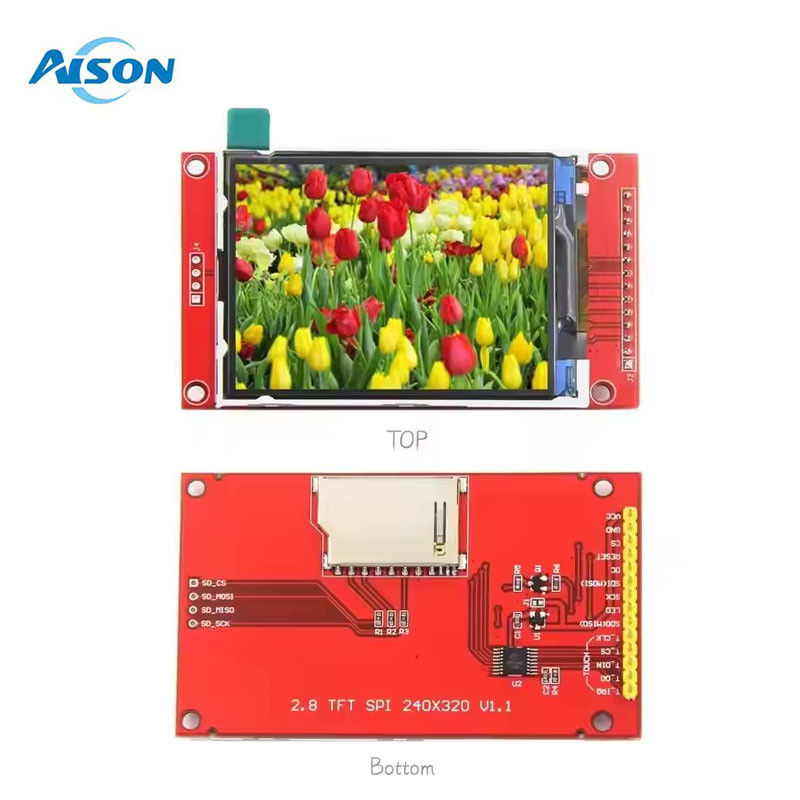

2.8 ιντσών SPI TFT LCD Μοντέλο 240*320 ILI9341 με πλακέτα PCB
Επιλογές:
2.2 ιντσών SPI LCD Μοντέλο χωρίς άγγιγμα·2.2 ιντσών οθόνη SPI με RTP
2.4 ιντσών SPI LCD Μοντέλο χωρίς άγγιγμα·2.4 ιντσών οθόνη SPI με RTP
2.8 ιντσών SPI LCD Μοντέλο χωρίς άγγιγμα·2.8 ιντσών οθόνη SPI με RTP
3.2 ιντσών SPI LCD Μοντέλο χωρίς άγγιγμα·3.2 ιντσών οθόνη SPI με RTP
3.5 ιντσών SPI LCD Μοντέλο χωρίς άγγιγμα·3Οθόνη μονάδας SPI.5 ιντσών με RTP
40,0 ιντσών SPI LCD Μοντέλο χωρίς άγγιγμα·4.0 ιντσών οθόνη SPI με RTP
| Ονομασία | Παράμετρος |
| Εμφάνιση χρώματος | Χρώμα RGB 65K |
| ΑΕΠ | έχουν οθόνη αφής: MSP2807 |
| δεν έχουν οθόνη αφής: MSP2806 | |
| Μέγεθος οθόνης | 20,8 ίντσες |
| Τύπος | TFT |
| Κύκλος ελέγχου οδηγού | ΙΛΙ9341 |
| Απόφαση | 320*240 (pixel) |
| Διασύνδεση ενότητας | 4-σύρματη διεπαφή SPI |
| Ενεργός χώρος (περιοχή AA) | 43.2x57.6mm) |
| Μέγεθος PCB μονάδας | 50.0x86.0 ((mm) |
| Θερμοκρασία λειτουργίας | -20°C~60°C |
| Θέρμανση αποθήκευσης | -30°C~70°C |
| Η τάση ισχύος VCC | 3.3V~5V |
| Η τάση της θύρας λογικής IO | 3.3V (TTL) |
| Κατανάλωση ενέργειας | ΔΕΠ |
| Ακατέργαστο βάρος ((Συσκευή που περιέχει) | Χωρίς επαφή: 34g / Με επαφή: 43g |
Ορισμός διεπαφής
| Αριθμός | Ετικέτα καρφίτσας | Περιγραφή |
| 1 | ΚΑΚ | 5V/3,3V είσοδος ισχύος |
| 2 | Εθνική Τράπεζα | Γη |
| 3 | ΚΑ | Ενεργοποίηση χαμηλού επιπέδου |
| 4 | Επαναφορά | Σήμα επαναφοράς του LCD, επαναφορά χαμηλού επιπέδου |
| 5 | DC/RS | Πίνακα καταγραφής LCD / σήμα επιλογής δεδομένων,
υψηλό επίπεδο: μητρώο, χαμηλό επίπεδο: δεδομένα |
| 6 | SDI ((MOSI) | Σήμα καταγραφής δεδομένων bus SPI |
| 7 | SCK | Σήμα ρολογιού λεωφορείου SPI |
| 8 | LED | Έλεγχος φώτων, φωτισμός υψηλού επιπέδου,
αν δεν ελέγχεται, συνδέστε 3.3V πάντα φωτεινό |
| 9 | ΔΕΔΔΔΔΔ | SPI λεωφορείο διαβάζει σήμα δεδομένων, αν δεν χρειάζεται να διαβάσετε τη λειτουργία, δεν μπορείτε να το συνδέσετε |
| (Τα παρακάτω είναι η καλωδίωση γραμμής σήματος οθόνης αφής, εάν δεν χρειάζεται να αγγίξετε τη λειτουργία ή η ίδια η μονάδα δεν έχει λειτουργία αφής, δεν μπορείτε να τις συνδέσετε) | ||
| 10 | T_CLK | Αγγίξτε το σήμα ρολογιού λεωφορείου SPI |
| 11 | T_CS | Ενεργοποίηση χαμηλού επιπέδου |
| 12 | T_DIN | Εισαγωγή μπαστού SPI με άγγιγμα |
| 13 | T_DO | Έξοδος λεωφορείου SPI αφής |
| 14 | T_IRQ | Έξοδος λεωφορείου SPI αφής |
