Λεπτομέρειες:
|
| Ονομασία προβολής: | 3.5 ιντσών SPI TFT LCD Μοντέλο | Απόφαση: | 480Χ320 |
|---|---|---|---|
| Μέγεθος PCB ενότητας: | 56.34x98 χιλιοστά | Ενεργός χώρος: | 48.96x73,44 mm |
| Διασύνδεση: | SPI 4 γραμμών | Γωνία θέασης: | 55/65/65/65 |
| Τρόπος εμφάνισης: | TFT, συνήθως λευκό | Κύκλος ελέγχου οδηγού: | ILI9488 |
| Πίνακα αφής: | Χωρίς Captouch |

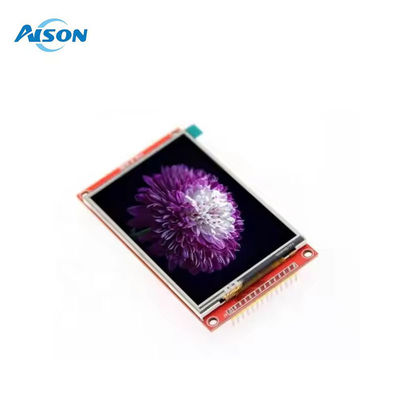

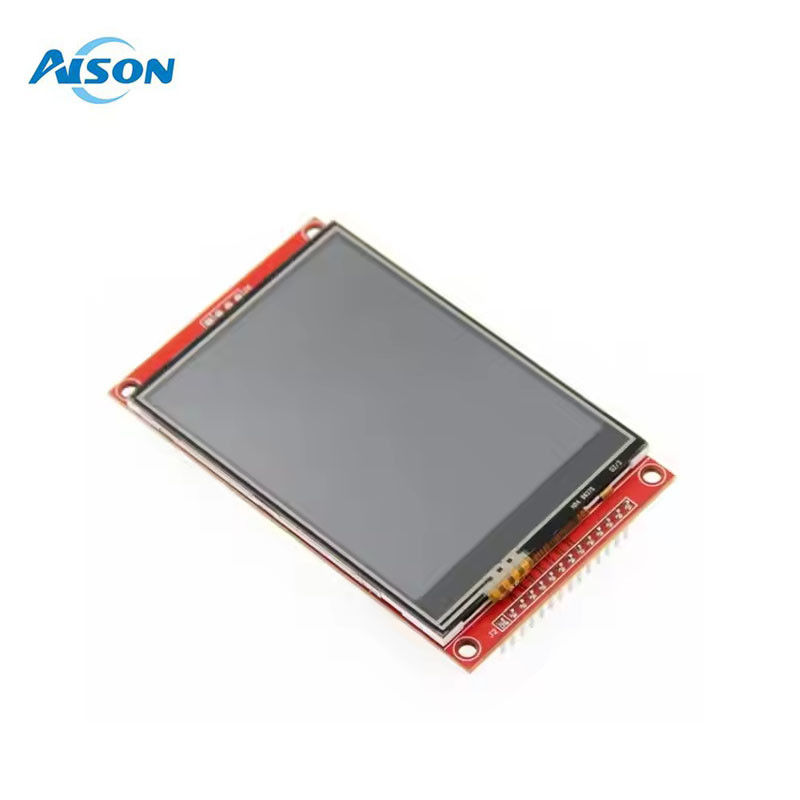

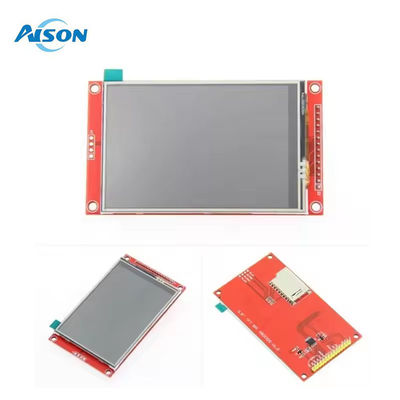

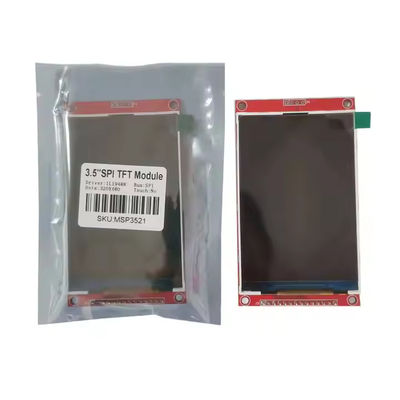

3.5 ιντσών SPI TFT LCD Μοντέλο με ILI9488 480x320 Ανάλυση
Επιλογές:
2.2 ιντσών SPI LCD Μοντέλο χωρίς άγγιγμα·2.2 ιντσών οθόνη SPI με RTP
2.4 ιντσών SPI LCD Μοντέλο χωρίς άγγιγμα·2.4 ιντσών οθόνη SPI με RTP
2.8 ιντσών SPI LCD Μοντέλο χωρίς άγγιγμα·2.8 ιντσών οθόνη SPI με RTP
3.2 ιντσών SPI LCD Μοντέλο χωρίς άγγιγμα·3.2 ιντσών οθόνη SPI με RTP
3.5 ιντσών SPI LCD Μοντέλο χωρίς άγγιγμα·3Οθόνη μονάδας SPI.5 ιντσών με RTP
40,0 ιντσών SPI LCD Μοντέλο χωρίς άγγιγμα·4.0 ιντσών οθόνη SPI με RTP
3.5 ιντσών TFT LCD με SPI Διασύνδεση Προδιαγραφές:
◦ Χρώμα οθόνης: RGB χρώμα 65K
◦ Μέγεθος οθόνης: 3,5 ίντσες
◦ Τύπος: TFT
◦ Δ.Σ. του οδηγού: ILI9488
◦ Ανάλυση: 480*320 (Pixel)
◦ Διασύνδεση μονάδας: 4-σύρματη διεπαφή SPI
◦ Ενεργός χώρος (επίπεδος AA): 48,96x73,44 mm
◦ Μονάδα PCB Μέγεθος: 56,34x98mm
◦ Θερμοκρασία λειτουργίας: -20°C~60°C
◦ Θερμοκρασία αποθήκευσης: -30°C~70°C
◦ Η τάση ισχύος VCC: 3.3V~5V
◦ Η τάση της θύρας λογικής IO: 3.3V ((TTL)
◦ Κατανάλωση ενέργειας: TBD

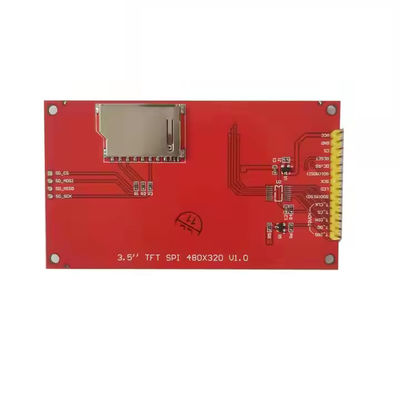

3.5Ορισμός διεπαφής μονάδας SPI TFT
| Αριθμός | Ετικέτα καρφίτσας | Περιγραφή |
| 1 | ΚΑΚ | 5V/3,3V είσοδος ισχύος |
| 2 | Εθνική Τράπεζα | Γη |
| 3 | ΚΑ | Ενεργοποίηση χαμηλού επιπέδου |
| 4 | Επαναφορά | Σήμα επαναφοράς του LCD, επαναφορά χαμηλού επιπέδου |
| 5 | DC/RS | υψηλό επίπεδο: μητρώο, χαμηλό επίπεδο: δεδομένα |
| 6 | SDI ((MOSI) | Σήμα καταγραφής δεδομένων bus SPI |
| 7 | SCK | Σήμα ρολογιού λεωφορείου SPI |
| 8 | LED | αν δεν ελέγχεται, συνδέστε 3.3V πάντα φωτεινό |
| 9 | ΔΕΔΔΔΔΔ | SPI λεωφορείο διαβάζει σήμα δεδομένων, αν δεν χρειάζεται να διαβάσετε τη λειτουργία, δεν μπορείτε να το συνδέσετε |
| (Τα παρακάτω είναι η καλωδίωση γραμμής σήματος οθόνης αφής, εάν δεν χρειάζεται να αγγίξετε τη λειτουργία ή η ίδια η μονάδα δεν έχει λειτουργία αφής, δεν μπορείτε να τις συνδέσετε) | ||
| 10 | T_CLK | Αγγίξτε το σήμα ρολογιού λεωφορείου SPI |
| 11 | T_CS | Ενεργοποίηση χαμηλού επιπέδου |
| 12 | T_DIN | Εισαγωγή μπαστού SPI με άγγιγμα |
| 13 | T_DO | Έξοδος λεωφορείου SPI αφής |
| 14 | T_IRQ | Σήμα διακοπής οθόνης αφής, χαμηλό επίπεδο όταν ανιχνεύεται η επαφή |
