Λεπτομέρειες:
|
| Άρθρο: | 3.5 ιντσών SPI αντίσταση οθόνη αφής | Ανάλυση οθόνης: | 480Χ320 |
|---|---|---|---|
| Μέγεθος PCB: | 56.34x98 χιλιοστά | Ενεργός περιοχή LCD: | 48.96x73,44 mm |
| Διεπαφή LCD: | SPI 4 γραμμών | Γωνία προβολής: | 55/65/65/65 |
| Τύπος οθόνης: | TFT, συνήθως λευκό | Θέρμανση λειτουργίας: | -20 έως 70 βαθμούς. |

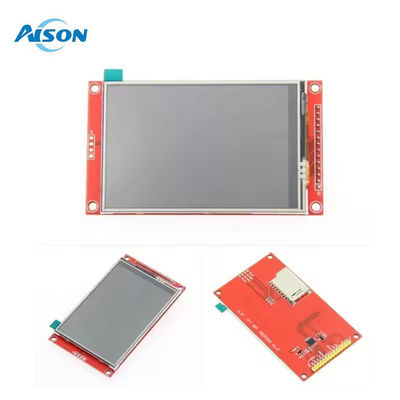

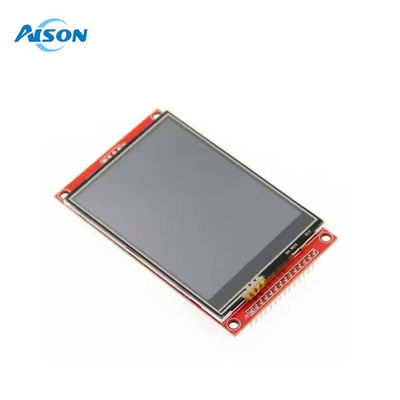

3.5 ίντσες 480x320 SPI TFT οθόνη ILI9488 Driver 4 Wire SPI Resistive Touch Screen Module
Επιλογές:
2.2 ιντσών SPI LCD Μοντέλο χωρίς άγγιγμα·2.2 ιντσών οθόνη SPI με RTP
2.4 ιντσών SPI LCD Μοντέλο χωρίς άγγιγμα·2.4 ιντσών οθόνη SPI με RTP
2.8 ιντσών SPI LCD Μοντέλο χωρίς άγγιγμα·2.8 ιντσών οθόνη SPI με RTP
3.2 ιντσών SPI LCD Μοντέλο χωρίς άγγιγμα·3.2 ιντσών οθόνη SPI με RTP
3.5 ιντσών SPI LCD Μοντέλο χωρίς άγγιγμα·3Οθόνη μονάδας SPI.5 ιντσών με RTP
40,0 ιντσών SPI LCD Μοντέλο χωρίς άγγιγμα·4.0 ιντσών οθόνη SPI με RTP
Ειδικότητα

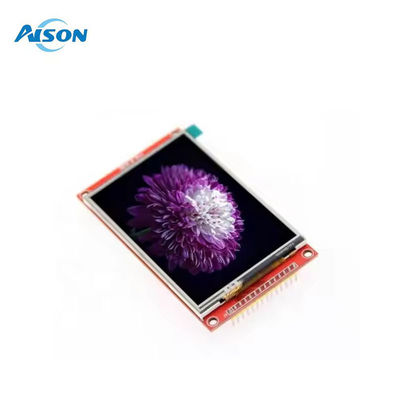

• 3,5 ιντσών έγχρωμη οθόνη, υποστήριξη 65K έγχρωμη οθόνη, οθόνη πλούσια χρώματα, 480X320 ανάλυση
• Χρησιμοποιώντας το κατά σειρά λεωφορείο SPI, απαιτούνται μόνο λίγα IO για να φωτίζεται η οθόνη

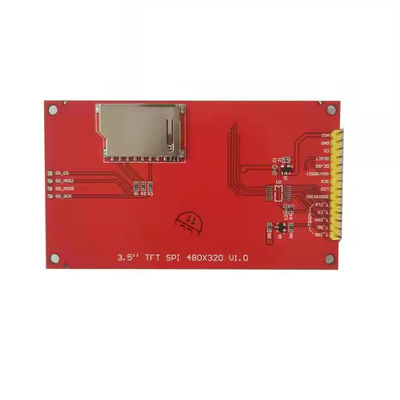

• Εύκολη επέκταση του πειράματος με μια θέση για κάρτα SD
• Προσφέρετε ένα πλούσιο πρότυπο προγράμματος
• Πολεμικά πρότυπα διαδικασίας, μακροπρόθεσμη σταθερή εργασία
• Παροχή τεχνικής υποστήριξης στον οδηγό
| Ονομασία | Παράμετρος |
| Εμφάνιση χρώματος | Χρώμα RGB 65K |
| ΑΕΠ | έχουν οθόνη αφής: MSP3520 |
| δεν έχουν οθόνη αφής: MSP3521 | |
| Μέγεθος οθόνης | 3.5 (πεντά εκατοστά) |
| Τύπος | TFT |
| Κύκλος ελέγχου οδηγού | ΙΛΙ9488 |
| Απόφαση | 480*320 (pixel) |
| Διασύνδεση ενότητας | 4-σύρματη διεπαφή SPI |
| Ενεργός χώρος (περιοχή AA) | 48.96x73.44 ((mm) |
| Μέγεθος PCB μονάδας | 56.34x98mm |
| Θερμοκρασία λειτουργίας | -20°C~70°C |
| Θέρμανση αποθήκευσης | -30°C~80°C |
| Η τάση ισχύος VCC | 3.3V~5V |
| Η τάση της θύρας λογικής IO | 3.3V (TTL) |
| Κατανάλωση ενέργειας | Περίπου 90mA |
3.5 ιντσών SPI TFT οθόνηΟρισμός διεπαφής
| Αριθμός | Ετικέτα καρφίτσας | Περιγραφή |
| 1 | ΚΑΚ | 5V/3,3V είσοδος ισχύος |
| 2 | Εθνική Τράπεζα | Γη |
| 3 | ΚΑ | Ενεργοποίηση χαμηλού επιπέδου |
| 4 | Επαναφορά | Σήμα επαναφοράς του LCD, επαναφορά χαμηλού επιπέδου |
| 5 | DC/RS | υψηλό επίπεδο: μητρώο, χαμηλό επίπεδο: δεδομένα |
| 6 | SDI ((MOSI) | Σήμα καταγραφής δεδομένων bus SPI |
| 7 | SCK | Σήμα ρολογιού λεωφορείου SPI |
| 8 | LED | αν δεν ελέγχεται, συνδέστε 3.3V πάντα φωτεινό |
| 9 | ΔΕΔΔΔΔΔ | SPI λεωφορείο διαβάζει σήμα δεδομένων, αν δεν χρειάζεται να διαβάσετε τη λειτουργία, δεν μπορείτε να το συνδέσετε |
| (Τα παρακάτω είναι η καλωδίωση γραμμής σήματος οθόνης αφής, εάν δεν χρειάζεται να αγγίξετε τη λειτουργία ή η ίδια η μονάδα δεν έχει λειτουργία αφής, δεν μπορείτε να τις συνδέσετε) | ||
| 10 | T_CLK | Αγγίξτε το σήμα ρολογιού λεωφορείου SPI |
| 11 | T_CS | Ενεργοποίηση χαμηλού επιπέδου |
| 12 | T_DIN | Εισαγωγή μπαστού SPI με άγγιγμα |
| 13 | T_DO | Έξοδος λεωφορείου SPI αφής |
| 14 | T_IRQ | Σήμα διακοπής οθόνης αφής, χαμηλό επίπεδο όταν ανιχνεύεται η επαφή |
