Λεπτομέρειες:
|

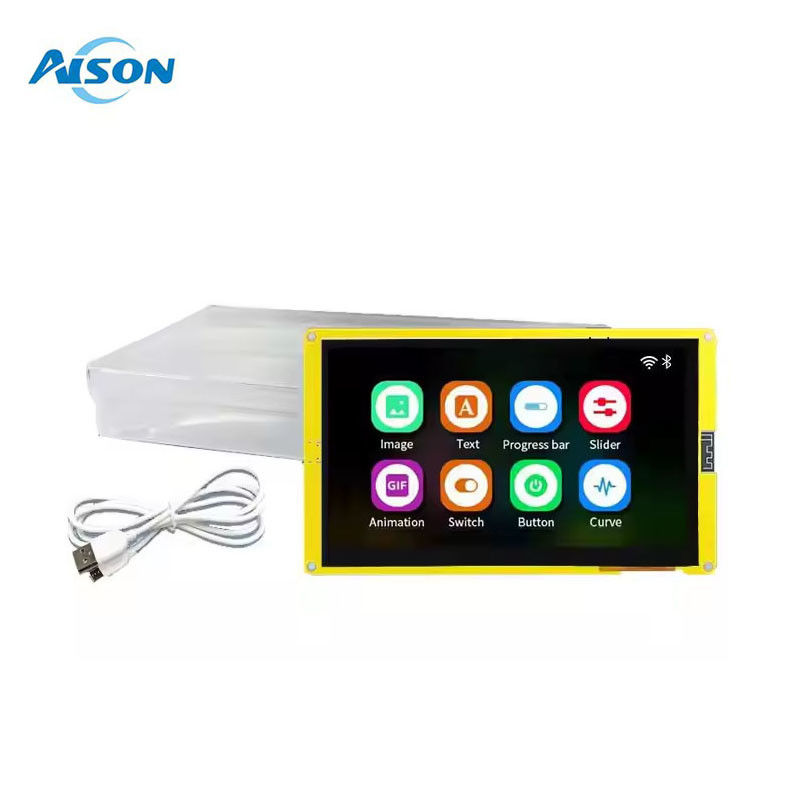

| Ονομασία: | χωρητική οθόνη αφής | Απόφαση: | 800x480 |
|---|---|---|---|
| Εφαρμογή: | esp32 πίνακας ανάπτυξης | Χρώμα πλακέτας PCB: | κίτρινο |
| Κύκλος ελέγχου οδηγού: | ΣΤ7268 | Αποτελεσματική περιοχή επίδειξης: | 108.00* 64,80 (χιλ.) |
| Μέγεθος ενότητας: | 137.0*84.0 (χιλ.) | Αγγίξτε: | Με χωρητική αφή |
| Επισημαίνω: | 5 ιντσών χωρητική οθόνη αφής,Συγκινητική οθόνη αφής 800x480,Εικόνα TFT ESP32 520KB |
||
ESP-32-S3 Bluetooth e WIFI Διπλό πυρήνα CPU a Basso Consumo energetico MCU modulo ESP-32-S3
Παράμετρος:
Χρησιμοποιεί χαμηλής ισχύος διπλό πυρήνα 32-bit CPU, η οποία μπορεί να χρησιμοποιηθεί ως επεξεργαστής εφαρμογών.
Η κύρια συχνότητα είναι έως 240MHz, και η ισχύς υπολογισμού είναι έως 600 DMIPS
Ενσωματωμένη μνήμη SRAM 520 KB
Υποστήριξη UART/SPI/I2C/PWM/ADC/DAC και άλλων διεπαφών
Υποστήριξη κάμερες OV2640 και OV7670, ενσωματωμένο φλας
Υποστηρίξτε την ανάρτηση εικόνας WiFI
Υποστήριξη TF κάρτα
Υποστηρίζει πολλαπλές λειτουργίες ύπνου.
Ενσωματωμένο Lwip και FreeRTOS
Υποστήριξη λειτουργίας STA/AP/STA+AP
Υποστήριξη της διαμόρφωσης δικτύου Smart Config/AirKiss με ένα κλικ
Υποστήριξη δευτερογενούς ανάπτυξης
Προδιαγραφές
Δραστηριώδης τάση 4,75-5,25V
SPIFlash προεπιλεγμένο 32Mbit
Εσωτερική μνήμη RAM 520KB
Wi-Fi 802.11b/g/n/e/i
Bluetooth Bluetooth 4.2BR/EDR και πρότυπο BLE
Υποστήριξη διεπαφής (2Mbps) UART, SPI, I2C, PWM
Υποστήριξη κάρτας TF, μέγιστη υποστήριξη 4G
Πύλη 9
Η προεπιλεγμένη ταχύτητα σειράς θύρας 115200bps
Περιοχή φάσματος 2400 ~ 2483.5MHz
Φόρμα κεραίας Επιβατική κεραία PCB, κέρδος 2dBi
Φόρμα εξόδου εικόνας: JPEG (υποστήριξη μόνο OV2640), BMP, GRAYSCALE
Μέθοδος συσκευασίας DIP-16
Δύναμη μετάδοσης 802.11b: 17±2dBm (@11Mbps)
802.11g: 14±2dBm (@54Mbps)
802.11n: 13±2dBm (@MCS7)
Αίσθηση λήψης CCK, 1Mbps: -90dBm
CCK, 11Mbps: -85dBm
6Mbps ((1/2BPSK): -88dBm
54Mbps (3/464-QAM): -70dBm
MCS7 (65Mbps, 72.2Mbps): -67dBm
Καταναλώσεις ενέργειας Απενεργοποιήστε το φλας: 180mA@5V
Ανοίξτε το φλας και ρυθμίστε τη φωτεινότητα στο μέγιστο: 310mA@5V
Βαθύ ύπνο: Η χαμηλότερη κατανάλωση ισχύος μπορεί να φθάσει τα 6mA@5V
Moderm-sleep: το χαμηλότερο μπορεί να φθάσει τα 20mA@5V
Ελαφρύ ύπνο: το χαμηλότερο μπορεί να φθάσει τα 6,7mA@5V
Ασφάλεια WPA/WPA2/WPA2-Enterprise/WPS
Θερμοκρασία λειτουργίας -20 °C~70 °C
Περιβάλλον αποθήκευσης -40 °C~125 °C, <90%RH
Χαρακτηριστικά

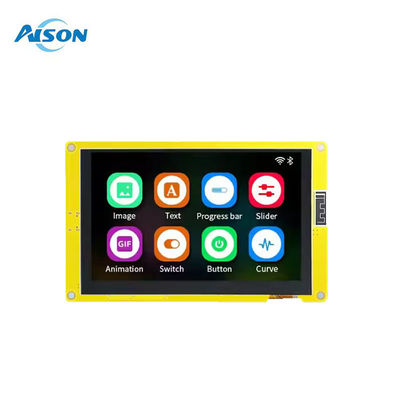

● 5,0 ιντσών έγχρωμη οθόνη, υποστήριξη 16 BIT RGB 65K έγχρωμη οθόνη, πλούσια οθόνη
χρώματα
●Αποφασιστικότητα 800×480
●Το πρόγραμμα δείγματος έχει προγραμματιστεί στο εργοστάσιο και μπορεί να
συνδεδεμένο
●Με υποδοχή για κάρτες TF για εύκολη αποθήκευση επέκτασης

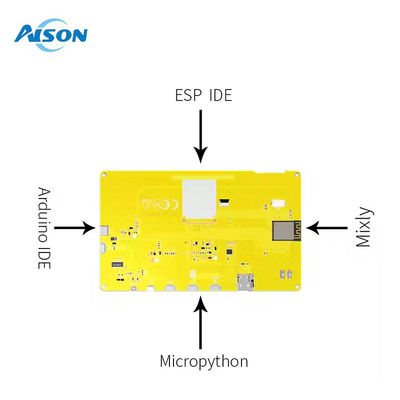

●Προσφέρει λειτουργίες βιβλιοθήκης Arduino και δείγματα προγραμμάτων για να διευκολύνει
ταχεία δευτερογενής ανάπτυξη
● Υποστήριξη προγράμματος λήψης με ένα κλικ
●Συμβατικά πρότυπα διαδικασίας στρατιωτικής ποιότητας, μακροπρόθεσμη σταθερή εργασία
Εφαρμογή
Μεταφορά εικόνας έξυπνης συσκευής στο σπίτι
Ασύρματη παρακολούθηση
Έξυπνη γεωργία
Ασύρματη αναγνώριση QR
Σημάδι ασύρματου συστήματος θέσης
Και άλλες εφαρμογές IoT
