6 Πιν ESP32 Μονάδα οθόνης 5V Συγκινητικές οθόνες αφής 500mA 8M PSRAM LVGL

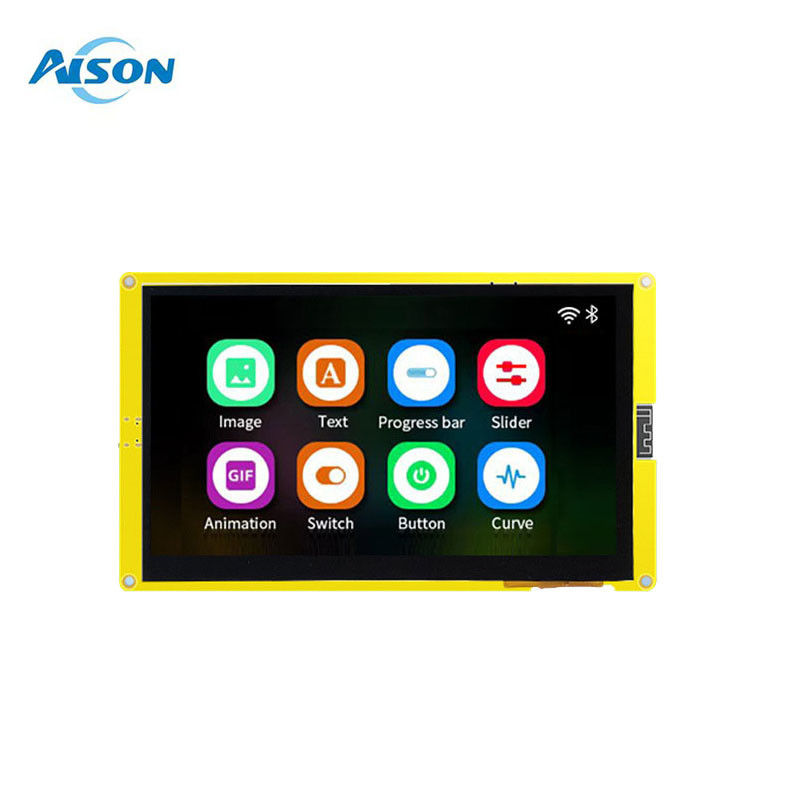

7.0 ίντσες ESP32-8048S070C Μοντέλο οθόνης LCD 800*480 Σειριακή οθόνη 2.4 GHz Wifi Bluetooth 16MB SPI Flash και 8MB PSRAM

1Γενική εικόνα

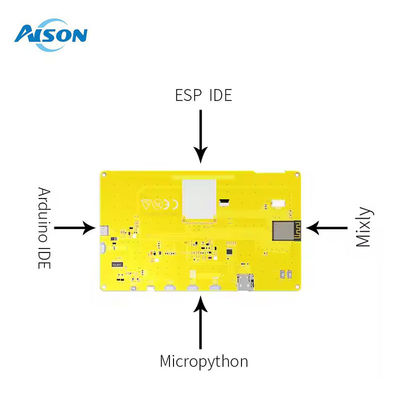

Το ESP32-8048S070C είναι μια πλακέτα ανάπτυξης για οπτική οθόνη αφής, η πλακέτα είναι εξοπλισμένη με firmware πλατφόρμας GUI που αναπτύχθηκε ανεξάρτητα,Υποστήριξη γραφικού προγράμματος σύρσης και πτώσης για να βοηθήσει τους χρήστες να ολοκληρώσουν την ανάπτυξη της προσαρμοσμένης πλατφόρμας ελέγχουΟ κύριος ελεγκτής του ESP32-8048S070C εξέλιξη επιφάνειας υιοθετεί ESP32-S3-WROOM-1 ενότητα, αυτή η ενότητα είναι μια γενική χρήση Wi-Fi + Bt + ble MCU ενότητα, 16MB SPI flash και 8MB PSRAM είναι ρυθμισμένα σε.Η πλατφόρμα ανάπτυξης ESP32-8048S070C μπορεί επίσης να αναπτύξει και να διορθώσει λειτουργίες όπως κουμπιά, φωνή και κάμερα μέσω των διεπαφών επέκτασης και στις δύο πλευρές, μειώνοντας σημαντικά τον κύκλο ανάπτυξης των χρηστών.

2Τα ακόλουθα υλικά

1) Ενότητα ESP32-S3-WROOM-1

Το ESP32-S3-WROOM-1 είναι ένα Wi-Fi + Bt + ble MCU module για όλα τα είδη εφαρμογών.Μπορεί να χρησιμοποιηθεί σε δίκτυα αισθητήρων χαμηλής ισχύος και απαιτητικές εφαρμογέςΓια παράδειγμα, η κωδικοποίηση φωνής, η ροή ήχου και η αποκωδικοποίηση MP3. Οι παραμέτροι αυτού του ESP32-S3-WROOM-1 είναι:8Mbyte PSRAM + 16Mbyte Flash.

2) Διασύνδεση TP

Συγκινητική διεπαφή αφής, διεπαφή I2C, διαφορά 0,5 mm, 6pin, τύπου flip down.

3) Διασύνδεση οθόνης LCM7.0 ιντσών LCM διασύνδεση οθόνης, SPI διασύνδεση, 1,25mm διαφορά, Αυτή η διασύνδεση SPI συνδέεται με το υλικό HSPI διασύνδεση esp32, η συχνότητα ρολογιού λειτουργίας μπορεί
Οι παραμέτροι οθόνης που χρησιμοποιούνται είναι: Μέγεθος-7.0Inch, πυκνότητα pixel-165PPI, Ανάλυση:800*RGB*480, μοντέλο οθόνης:

Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ

4) Διαχείριση ενέργειας

Δύο LDOS 3.3V, το ένα τροφοδοτεί την ίδια την πλακέτα, το άλλο τροφοδοτεί την εξωτερική πλακέτα επέκτασης,Η τροφοδοσία ηλεκτρικής ενέργειας διαχωρίζεται για να αποφευχθεί η παρεμβολή της πλακέτας επέκτασης στην τροφοδοσία ηλεκτρικής ενέργειας esp32-S3, εξασφαλίζει τη σταθερότητα του esp32-S3.

5) Εξωτερική διεπαφή τροφοδοσίας

Διασύνδεση εξωτερικής τροφοδοσίας (θετική και αρνητική, όπως φαίνεται με το + - σημάδι στο σχήμα), εύρος τάσης εισόδου 5v, μέγιστο ρεύμα φορτίου I > 2A.

6) Κλειδί RST

Πατήστε το κουμπί αυτοεπαναφοράς για να συνδεθείτε με την καρφίτσα EN του ESP32-S3.

7) Διασύνδεση τύπου C

Οικουμενική διεπαφή USB-C (σύνδεσμος τύπου C), αυτή η διεπαφή χρησιμοποιείται για την τροφοδοσία της πλακέτας ανάπτυξης, την επικοινωνία UART και την λήψη firmware.Το υλικό του κυκλώματος λήψης υλοποιεί τον έλεγχο ροής δεδομένων, έτσι το firmware download υποστηρίζει αυτόματη λήψη με ένα κλικ.

3Δύναμη στις οδηγίες.

1) Ηλεκτρική παροχή

Η εν λόγω πλακέτα ανάπτυξης υποστηρίζει τροφοδοσία ισχύος USB τύπου C 5V και προγραμματισμένη εξωτερική διεπαφή εισόδου ισχύος (όπως φαίνεται από τον αριθμό αναφοράς 5 στο σχήμα 3).

ότι το ρεύμα υποστήριξης της τάσης εισόδου 5V δεν είναι μικρότερο από 1A όταν δεν έχουν εισαχθεί άλλες πίνακες επέκτασης,και το ρεύμα υποστήριξης τάσης εισόδου 5V δεν είναι μικρότερο από 2A όταν εισάγονται άλλες πλακέτες επέκτασης (βλέπε την πραγματική κατανάλωση ισχύος της πλακέτας επέκτασης για λεπτομέρειες)Σημείωση: Όταν η εξωτερική τροφοδοσία τροφής παρέχεται μέσω της διασύνδεσης εφεδρικής τροφοδοσίας, το εύρος τάσης εισόδου τροφοδοσίας τροφής είναι 5V και το ρεύμα φορτίου συνιστάται να είναι I> 2A.

2) Προφυλάξεις

Παρακαλείστε να βεβαιωθείτε ότι τα καλώδια FPC των οθονών TP και LCM έχουν εισαχθεί στις αντίστοιχες πρίζες FPC πριν από την τροφοδοσία στην πλακέτα ανάπτυξης, διαφορετικά

4Ηλεκτρικές παραμέτρους επιφάνειας

Περιβάλλον δοκιμής:

1Θερμοκρασία: 25 °C

2Ηλεκτρική παροχή: 5,0V

Παράμετροι δοκιμής:

1,Σύμβαση λειτουργικού ρεύματος: 500mA ((Μέσος ρεύμα)

5, Firmware καύση

Πρώτο βήμα:

Συνδέστε την πλακέτα ESP32-8048S070C στον υπολογιστή μέσω του καλωδίου δεδομένων USB-TypeC.το λογισμικό μπορεί να κατεβάζεται αυτόματα μέσω του ESP32 Flash_Download_Tools.

Βήμα 2:

Όπως φαίνεται στο σχήμα 7-1 παρακάτω: Επιλέξτε τη διαδρομή του firmware που θα γραφτεί στο 1. Η διεύθυνση είναι συνήθως 0X00. Μετά τη ρύθμιση, θυμηθείτε να επιλέξετε το μπροστινό μέρος. Επιλέξτε το ρολόι του συστήματος να είναι 40MHz σε 2 τοποθεσίες.Επιλέξτε το μέγεθος του Flash ως 128Mbit σε 3 σημεία; Επιλέξτε SPI MODE ως DIO λειτουργία σε 4 θέσεις; Επιλέξτε τον αριθμό θύρας της τρέχουσας πλακέτας αναγνωρίζεται από τον υπολογιστή σε 5; Επιλέξτε το ρυθμό baud κατά σειράς θύρα σε 6 θέσεις (όσο μεγαλύτερη είναι η τιμή,Όσο πιο γρήγορα είναι η ταχύτητα λήψης firmware, και η μέγιστη υποστήριξη είναι 1152000bps); Μετά την ολοκλήρωση της προηγούμενης διαμόρφωσης, κάντε κλικ στο 7 για να ξεκινήσετε την εγκατάσταση του firmware.

3) Τρίτο βήμα:

Μετά την ολοκλήρωση των δύο παραπάνω βημάτων, πατήστε το κουμπί επαναφοράς στο πίσω μέρος του
Το πίνακα ανάπτυξης για να ξεκινήσει να τρέχει το firmware μόλις κάηκε.
